Оборудование или ПО больше не поддерживаются
Производитель ушёл с рынка, обновления недоступны, комплектующие сложно приобрести или компоненты выработали ресурс. Любое изменение становится риском для эксплуатации.
РАЗРАБОТКА · МОДЕРНИЗАЦИЯ · РАЗВИТИЕ
Разрабатываем и модернизируем АСУ ТП для производства и автоматизированных складов
01 / ИСХОДНАЯ ЗАДАЧА
Когда АСУ ТП нужно заменить, расширить или создать заново
Проект обычно начинается не с выбора ПЛК или SCADA, а с конкретного ограничения на объекте. Ниже — типовые ситуации, с которыми можно обратиться к LogistiX.
Нужно подключить новое оборудование или участок
Конвейер, линия, кран-штабелёр, робот или измерительная система должны войти в действующий процесс и обмениваться данными с другими системами.
SCADA или программы управления не соответствуют процессу
Операторские экраны, сообщения, алгоритмы и рабочие места не учитывают изменения оборудования и операций или не дают нужной информации.
Оборудование разных производителей работает разрозненно
Контроллеры и системы используют разные интерфейсы, а общая последовательность работы и обработка событий не зафиксированы.
Строится новый объект
Нужно заранее определить архитектуру управления, состав сигналов, шкафов, программ и интеграций, чтобы смежные участники проектировали совместимые части.
МАСШТАБ ПРОЕКТА
От отдельной задачи до новой системы
замена ПО ПЛК · обновление SCADA и HMI · изготовление шкафа или пульта · настройка интеграции · подключение оборудования · модернизация участка · создание новой АСУ ТП
02 / ТЕХНОЛОГИЧЕСКИЙ КОНТУР
Проектируем архитектуру АСУ ТП под технологический процесс
СМЕЖНЫЕ СИСТЕМЫ WCS · WMS · MES · ERP ДАННЫЕ · КОМАНДЫ · СТАТУСЫ
03
ВЕРХНИЙ УРОВЕНЬ
MONITORING SCADA · HMI · серверы
ЧТО ДЕЛАЕМ
Разрабатываем и дорабатываем SCADA и HMI. Настраиваем мониторинг состояния оборудования, отображение ошибок и аварий, историю событий и сервисные действия оператора. При модернизации заменяем серверное оборудование и АРМ диспетчера.
02
КОНТРОЛЛЕРНЫЙ УРОВЕНЬ
CONTROL ПЛК · прикладные программы
IEC 61131-3 ЧТО ДЕЛАЕМ
Разрабатываем и заменяем прикладное ПО ПЛК Siemens, ABB, Schneider Electric, Regul и ОВЕН по стандарту МЭК (IEC) 61131-3. Реализуем алгоритмы управления, обработку сигналов и блокировки.
01
ПОЛЕВОЙ УРОВЕНЬ
FIELD КИП · датчики · приводы
ЧТО ДЕЛАЕМ
Подключаем и заменяем КИП, датчики и исполнительные механизмы. В состав работ могут входить частотные преобразователи, устройства плавного пуска, сервоприводы и кабельные линии.
СКВОЗНЫЕ РАБОТЫ
Дополняют работы по отдельным уровням системы.
Проектная и рабочая документация
Шкафы управления и локальные пульты
Интеграция оборудования и систем верхнего уровня
Испытания и пусконаладка
СИГНАЛЫ И СОСТОЯНИЯ
УПРАВЛЯЮЩИЕ КОМАНДЫ
АЛГОРИТМЫ И СВЯЗИ ФИКСИРУЮТСЯ ПРОЕКТОМ
СЛЕДУЮЩИЙ ШАГ
Обсудить состав работ
Нужно определить состав работ для вашего объекта?
Проект может включать отдельную задачу — например, шкаф управления или ПО ПЛК — либо комплексную разработку АСУ ТП.
03 / ТИПЫ ОБЪЕКТОВ
Области применения АСУ ТП
Тип объекта определяет состав контроллеров, интерфейсов и интеграций. Для производства и склада различаются оборудование и смежные системы.
ПРОИЗВОДСТВО 01
Производственные объекты
Автоматизируем отдельные механизмы, линии и участки и связываем управление оборудованием с системами предприятия.
- 01 Технологические и транспортные участки
- 02 Отдельные механизмы и производственные линии
- 03 КИП, датчики и исполнительные механизмы
- 04 ПЛК, SCADA и HMI
- 05 Интеграция с MES, ERP и другими системами предприятия
АВТОМАТИЗИРОВАННЫЙ СКЛАД 02
Автоматизированные склады
Автоматизируем складское оборудование и роботизированные участки, обеспечиваем обмен с WCS и WMS.
- 01 Конвейеры и сортировочные участки
- 02 Краны-штабелёры, шаттлы и транспортные роботы
- 03 Датчики, приводы, шкафы управления и локальные пульты
- 04 SCADA и обмен с WCS и WMS
- 05 Модернизация действующих участков автоматизации
Обсудить задачу по АСУ ТП
Точный состав, стоимость и сроки определяются после обследования объекта или разбора технического задания.
04 / ВЫПОЛНЕННЫЕ ПРОЕКТЫ
Кейсы АСУ ТП
Показываем разные масштабы проектов: от проектирования шкафа и разработки SCADA до замены ПЛК и управления автоматизированным оборудованием.
Спроектировали и изготовили шкаф управления
Разработали компоновку, собрали и укомплектовали шкаф по рабочей документации.
ДАННЫЕ ОБЕЗЛИЧЕНЫ 02 / РАЗРАБОТКА SCADA

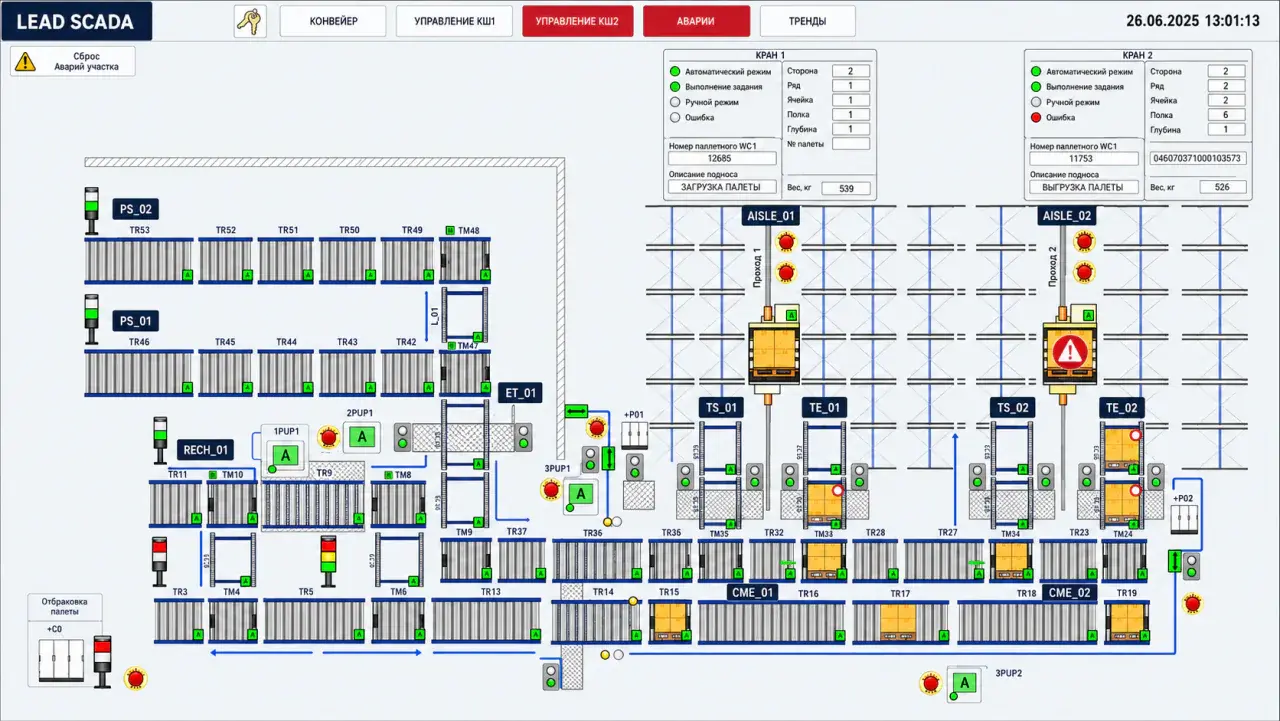

Разработали SCADA для контроля автоматизированного склада
Создали обзорные и сервисные экраны: статусы узлов, движение палет, маршруты, ошибки и ручные действия оператора.
- мониторинг оборудования и тревог
- маршруты и состояния палет
- история событий и ошибок
- сервисные команды оператора
03 / РОБОТИЗИРОВАННЫЙ СКЛАД РУЛОГ
Полностью заменили ПЛК и контур управления роботизированным складом-холодильником. При разработке алгоритмов учли сигналы датчиков и фактическую геометрию оборудования. Новый контур управляет кранами-штабелёрами, конвейерами и шаттлом при −25 °C.
ПО ПЛК ДАТЧИКИ ГЕОМЕТРИЯ ОБОРУДОВАНИЯ
Подробнее об опыте АСУ ТП

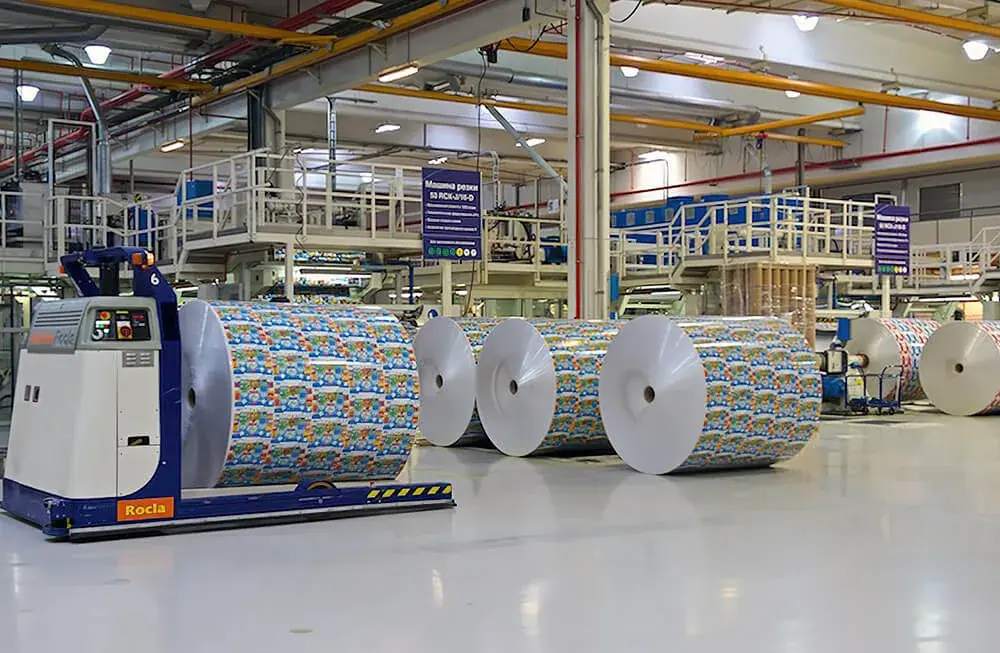

04 / ПРОИЗВОДСТВЕННАЯ АВТОМАТИЗАЦИЯ УПАКОВОЧНЫЕ СИСТЕМЫ
Автоматизировали управление производственными заказами на всех участках. Интегрировали LEAD WCS с технологическим оборудованием производственной линии на уровне программируемых логических контроллеров (ПЛК), в том числе с контроллером робота-манипулятора Gantry для сортировки и укладки роликов на палеты.
LEAD WCS ИНТЕГРАЦИЯ НА УРОВНЕ ПЛК РОБОТ GANTRY
Посмотреть проект
Состав работ зависит от задачи: отдельный шкаф или SCADA, модернизация уровня ПЛК либо комплексное управление оборудованием и интеграция с системами верхнего уровня.
Обсудить задачу по АСУ ТП 05 / РАБОЧАЯ ДОКУМЕНТАЦИЯ
Минимальный комплект рабочей документации
Для комплексной разработки АСУ ТП. При локальной задаче состав комплекта определяется техническим заданием и границами работ.
ТО
ТЕХНИЧЕСКОЕ ОБЕСПЕЧЕНИЕ
07 ДОКУМЕНТОВ Схемы, чертежи и спецификации
- Схема структурная комплекса технических средств
- Схема автоматизации
- Схема принципиальная
- Схема соединений внешних проводок
- Чертёж общего вида
- Спецификация оборудования
- План расположения оборудования и проводок
ПО
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
01 ДОКУМЕНТ Программная часть системы
- Описание программного обеспечения
МО
МАТЕМАТИЧЕСКОЕ ОБЕСПЕЧЕНИЕ
01 ДОКУМЕНТ Алгоритмы и проектные процедуры
- Описание алгоритма (проектной процедуры)
ИО
ИНФОРМАЦИОННОЕ ОБЕСПЕЧЕНИЕ
12 ДОКУМЕНТОВ Сигналы, данные и информационная база
- Перечень входных сигналов и данных
- Перечень выходных сигналов
- Описание информационного обеспечения системы
- Описание организации информационной базы
- Описание систем классификации и кодирования
- Описание массива информации
- Чертёж формы документа (видеокадра)
- Ведомость машинных носителей информации
- Массив входных данных
- Каталог базы данных
- Состав выходных данных
- Инструкция по формированию и ведению базы данных (набора данных)
06 / ЭТАПЫ ПРОЕКТА
Состав и последовательность работ
Проект может включать все этапы или только те, которые нужны для конкретной задачи. Состав работ, результаты каждого этапа и границы ответственности фиксируем в техническом задании.
ИСХОДНЫЕ ДАННЫЕ
Формирование требований к АСУ ТП
Обследуем объект, оцениваем действующую систему и обосновываем необходимость создания или модернизации АСУ ТП. Собираем требования пользователей, определяем границы проекта и оформляем результаты обследования.
ТЕХНИЧЕСКОЕ ЗАДАНИЕ
Разработка технического задания
Разрабатываем и оформляем техническое задание, согласуем требования с участниками проекта. При необходимости готовим отдельные технические задания на части системы.
ТЕХНИЧЕСКИЙ ПРОЕКТ
Проектная документация и технический проект
Разрабатываем общие решения по системе и её частям, функционально-алгоритмическую структуру, состав технических и программных средств, функции персонала и связи со смежными системами.
РАБОЧАЯ ДОКУМЕНТАЦИЯ
Рабочая документация и программы
Выпускаем рабочую документацию на систему и её части. Разрабатываем или адаптируем ПО.
ВВОД В ДЕЙСТВИЕ
Комплектация, монтаж и пусконаладка
Готовим объект и персонал к запуску, комплектуем систему изделиями согласованной поставки, выполняем монтаж и пусконаладочные работы.
ЭКСПЛУАТАЦИЯ
Сопровождение АСУ ТП
Выполняем гарантийные обязательства и обеспечиваем послегарантийное обслуживание.
07 / ДО НАЧАЛА ПРОЕКТА
Что важно определить до разработки АСУ ТП
Можно сохранить часть действующей системы или зарубежное оборудование?
Да, если компоненты исправны, документированы и совместимы с новой архитектурой. Обследование показывает, что можно оставить, а что придётся заменить или доработать.
Потребуется ли останавливать оборудование на время модернизации?
Это зависит от архитектуры и границ замены. Возможность поэтапного переключения, допустимые окна остановки и порядок совместных проверок определяются при подготовке проекта.
LogistiX поставляет и монтирует механическое оборудование?
Нет. Эту часть выполняют поставщики оборудования или профильные партнёры. LogistiX отвечает за собственную систему управления, шкафы и пульты своей поставки и согласованные интеграции.
Как рассчитываются сроки и стоимость?
Они зависят от количества участков и сигналов, состояния оборудования и документации, объёма программирования, состава шкафов и числа интеграций. Расчёт готовим после обследования или разбора технического задания.
Что происходит после запуска?
LogistiX поддерживает собственные решения. Состав работ, режим обращений и границы поддержки согласуются для конкретного проекта.
